Tout savoir sur l’Entretien du puits canadien hydraulique de MyDATEC:
Un entretien et une maintenance périodique est obligatoire pour assurer le bon fonctionnement de votre puits canadien hydraulique MyDATEC. Mais pas de panique, c’est très simple. Nous vous expliquons tout ici:
Notez que pour faire durer le plus longtemps possible la durée de vie de votre installation de puits climatique hydraulique au cours des années, nous recommandons de conclure un contrat de maintenance avec une entreprise de maintenance (à la portée de tout chauffagiste ou climaticien).
L’entretien du puits canadien hydraulique par l’utilisateur final :
L’entretien du puits canadien hydraulique par l’utilisateur final :
- Remplacement du filtre; => tous les 6 mois
- Nettoyage du drain de condensa => tous les 3 mois
- Contrôle de la pression hydraulique du circuit 2 bars => tous les ans

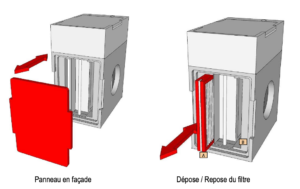

Remplacement du Filtre
Remplacement du Filtre
La périodicité de remplacement du filtre dépend des caractéristiques de l’air neuf entrant aspiré par votre système de ventilation.
Nous recommandons de remplacer ce filtre en même temps que les filtres de votre unité de ventilation et au moins tous les 6 mois.
- Arrêter votre unité de ventilation
- Mettre votre puits climatique hydraulique hors tension.
- Ouvrir le panneau en façade
- Tirer le filtre positionné en (A) ou (B) en fonction du côté d’arrivée d’air neuf
- Insérer le filtre neuf
- Fermer le panneau de façade
- Remettre votre système sous tension.
- Remettre votre unité de ventilation en fonctionnement
Nettoyage des condensats
Nettoyage des condensats
A vérifier au minimum tous les 3 mois
- Mettre votre puits climatique hydraulique hors tension.
- Dévisser le siphon d’évacuation
- Nettoyer le siphon & vérifier l’écoulement à travers le siphon.
- Vérifier la contenance en eau du siphon (doit être rempli)
- Remettre en place le siphon
- Remettre votre système sous tension
Vérification du circuit hydraulique.
Vérification du circuit hydraulique.
A vérifier au minimum tous les ans
Vérifier la valeur de pression à l’aide du manomètre 0.8bar / 2.5bar. Faire un complément d’eau si nécessaire. La pression hydraulique doit être comprise entre 0.8 et 2.5bar afin d’assurer un fonctionnement normal. La pression optimale de fonctionnement est de 2 bars.
Voilà comment faire un complément d’eau:
- Mettre votre puits climatique hydraulique hors tension.
- Ouvrir la trappe d’accès à la partie hydraulique (capot supérieur).
- Connecter un tuyau à la vanne (2).
- Ouvrir légèrement la vanne (2) pour récupérer dans un récipient une légère quantité d’eau glycolée provenant du circuit et refermer.
- Mesurer le pourcentage de glycol à l’aide d’un refractomètre sur l’échantillon prélevé du circuit.
- Remplir le circuit suivant la procédure.
L’entretien du puits canadien hydraulique par un installateur / plombier :
L’entretien du puits canadien hydraulique par un installateur / plombier :
- Inspection et réparation fuite du circuit hydraulique dans ses parties visibles
- Inspection et nettoyage de l’échangeur de chaleur air / eau
- Remplacement du circulateur
- Remplacement du vase d’expansion
- Remplacement de la soupape de sécurité
- Remplacement du manomètre
- Remplacement du purgeur
Entretien de l’échangeur
Vérifier la propreté de l’échangeur lors de l’échange de vos filtres et au minimum tous les 6 mois.
- Arrêter votre unité de ventilation.
- Ouvrir le panneau de façade
- Retirer le filtre
- Vérifier la propreté de l’échangeur et si besoin.
- Utiliser un peigne à ailette pour retirer la saleté.
- Souffler l’échangeur à l’aide d’un compresseur à air.
Ne pas utiliser de produits corrosifs pouvant détériorer l’échangeur.
- Remettre le filtre en place
- Refermer le panneau
- Remettre votre système de ventilation en fonctionnement.
Remplacement du circulateur
- Mettre votre puits climatique hydraulique hors tension
- Ouvrir le capot supérieur
- Déconnecter l’alimentation électrique du circulateur du bornier de raccordement (bornes 4-5-6)
- Fermer les vannes repères (0) et (7).
- Raccorder une évacuation à la vanne repère (2)
- Ouvrir la vanne repère (2)
- Remplacer la pompe
- Remplir le circuit hydraulique en respectant la procédure paragraphe 9.
- Raccorder la nouvelle pompe sur les bornes 4-5-6
- Refermer le capot supérieur
- Remettre votre puits climatique hydraulique sous tension
Remplacement du vase d’expansion
- Mettre votre puits climatique hydraulique hors tension
- Ouvrir le capot supérieur
- Fermer les vannes repères (0) et (7).
- Raccorder une évacuation à la vanne repère (2)
- Ouvrir la vanne repère (2)
- Remplacer le vase d’expansion
- Remplir le circuit hydraulique en respectant la procédure paragraphe 9.
- Refermer le capot supérieur
- Remettre le système sous tension
Remplacement du module échangeur ou du manomètre
- Mettre votre puits climatique hydraulique hors tension
- Ouvrir le capot supérieur
- Fermer les vannes d’isolement (D) et (H) d’entrée et de sortie du puits canadien.
- Vidanger la batterie à l’aide d’un récipient pouvant contenir la totalité du mélange d’eau glycoléecontenu dans l’échangeur (environ 10 L).
- Remplacer le module échangeur ou le manomètre.
- Remplir le circuit hydraulique en respectant la procédure paragraphe 9.
- Refermer le capot supérieur
- Remettre le système sous tension
