Le code erreur affiché est :

Suivez les étapes suivantes pas à pas

Etape 1 :

Vérifier et nettoyer le filtre Air neuf

Suivre la procédure en vidéo

Entretien de ma SMART RTV

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte

Entretien de ma SMART RTH

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte

Cela ne fonctionne toujours pas, je passe à l’étape suivante

Etape 2:

Si PCH (Puits Canadien Hydraulique)

–> vérifier le filtre d’air du PCH

Cela ne fonctionne toujours pas, je passe à l’étape suivante

Étape 3 :

Vérifier et nettoyer la prise d’air neuf (toiture ou façade)

Vérifiez que rien n’obstrue le passage libre de l’air (feuilles, insectes, givre, etc.)

Cela ne fonctionne toujours pas, je passe à l’étape suivante

Etape 4

Si il y a l’option « recirculation »,

–> Vérifier que le volet manuel de réglage sur air neuf ne soit pas complètement fermé

Si non, l’ouvrir

Smart RTV

Smart RTH

Si pas d’amélioration et que tout est ok, je passe à l’étape suivante

Etape 5

Vérifier la position des volets manuels de réglages sur caisson de répartition d’insufflation

–> S’assurer qu’ils ne soient pas fermés ou trop fermés

Vidéo équilibrage réseau aéraulique

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte

Si pas d’amélioration, je passe à l’étape suivante

Etape 6

Si option « bizone »,Vérifier la position des volets manuels de réglages en sortie machine sur insufflation

–> S’assurer qu’ils ne soient pas fermés ou trop fermés, sinon, les ouvrir.

Smart RTV

Smart RTH

Si pas d’amélioration, je passe à l’étape suivante

Etape 7

Si c’est un système bizone,

–> Vérifier que les volets motorisés sur l’Air insufflé sont bien ouverts en mode thermodynamique.

Si non, passer directement à l’étape 8

  • Mettre la machine en mode thermodynamique chauffage.
    • Mettre les T°C de consignes des 2 zones à 28°C
  • Les volets motorisé sont restés fermés :
    • Vérifier l’alimentation électrique des réchauffeurs d’air insufflé ( et notemment que leurs disjoncteurs soient sur « ON ») et le câblage électrique des volets motorisés depuis chacun des 2 réchauffeurs électriques

Le problème est toujours présent, passer à l’étape 8

Si les volets motorisés sur l’air insufflés sont ouverts, passer à l’étape 8

Si les volets motorisés sur l’air insufflés restent fermés :

  • Vérifier les disjoncteurs de chacun des 2 réchauffeurs d’air insufflés, et les mettre sur « ON »
  • Ils se sont ouverts :

–> Faire un « ON/OFF » depuis l’interrupteur principal de la machine pour acquitter le défaut « ERR2 »

Si le problème est toujours présent, passer à l’étape suivante

  • Si les volets motorisés sont restés fermés :

–> Vérifier l’alimentation électrique des réchauffeurs d’air insufflé et le câblage électrique des volets motorisés depuis chacun des 2 réchauffeurs électriques

Si le problème est toujours présent, passer à l’étape suivante

Le problème a disparu : vous avez terminé le diagnostique

Smart RTV

Smart RTH

Vérifier le positionnement registre motorisé

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte

Etape 8

Si réchauffeur air insufflé présent, faire disjoncter son disjoncteur. Déconnecter la gaine d’air insufflé raccordée sur la machine. Vérifier le débit d’air insufflé provenant de la machine :

  • Si le débit d’air insufflé est fort / important : Vérifier le réseau aéraulique d’air insufflé, notamment que les gaines ne soient pas pincées, écrasée, mal raccordées, ayant un rayon de courbure trop faible, …
  • Si le débit d’air est faible ou nul (voire le ventilateur ne tourne pas) : –> Passer à l’étape suivante

Smart RTV

Smart RTH

Ca ne fonctionne pas. Passez à l’étapesuivante.

Etape 9

Vérifier les consignes de tension du ventilateur d’insufflation. Si la machine est équipée d’un écran tactile, naviguer sur les pages de l’écran et aller sur SYSTEME, cliquer sur la « clé plate » en bas à droite, taper le code « 123 » puis validez avec OK.

Vérifiez que la tension U276 soit non nulle et/ou suffisante

  • Si non, en mode ventilation, mettre 10V sur U171 Vérifiez que le ventilateur tourne et que le débit d’air insufflé est fort –
    • Si le débit d’air a augmenté et est devenu important/fort, refaire une Mise en Service pour corriger la valur de U271
    • Si le débit d’air n’a pas augmenté et est resté très faible (voire inexistant), passer à l’étape suivante

Mise en service manuelle – Procédure

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte

Ca ne fonctionne pas. Passez à l’étape suivante.

Etape 10

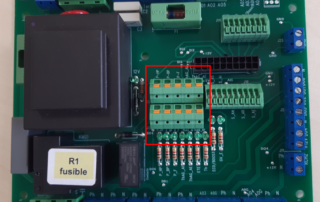

Vérifier le câblage électrique allant jusqu’au ventilateur d’air insufflé. Vérifier la tension d’alimentation du ventilateur depuis la carte électronique de la MyDATEC.

Si OK, alors commander un nouveau ventilateur d’air insufflé et le remplacer

Rempacement de ventilateur SMART RTV – Procédure

Pour des raisons de confidentialité YouTube a besoin de votre autorisation pour charger.
J'accepte
