LE PRODUIT MyDATEC

Le système MyDATEC est un système de ventilation, qui par récupération thermodynamique sur l’air extrait, apporte une puissance calorifique ou frigorifique.
Le système MyDATEC est donc avant tout, un système de ventilation. C’est d’ailleurs à partir de cette fonction que le produit sera dimensionné.

FONCTIONNEMENT

Le système MyDATEC possède 3 modes de fonctionnements :

Mode Ventilation Débits d’extraction et de soufflage librement paramétrables
Mode Chauffage Débits d’extraction et de soufflage ≥ Débits nominaux
(par exemple : 200 m3/h pour SMART+ 200V)
Mode Rafraichissement Débits d’extraction et de soufflage ≥ Débits nominaux
(par exemple : 200 m3/h pour SMART+ 200V)

Lorsque l’écran tactile détecte une demande de chauffage ou de rafraîchissement, l’équipement passe automatiquement au mode chauffage ou rafraichissement. Le capteur de qualité d’air permet également d’assurer un deuxième point de régulation.

[download link= »https://www.mydatec.com/principe-vmc-thermodynamique/machine-comment-ca-marche/ »]Comment ça marche ?[/download]

DIMENSIONNEMENT

DIMENSIONNEMENT AERAULIQUE

En premier lieu, il faut donc sélectionner la bonne machine en fonction des exigences des réglementations ventilation. En logement, la réglementation en vigueur est l’arrêté de mars 1982. Pour vous aider, vous avez à disposition le fichier Excel ci-dessous et l’arrêté de mars 1982 relatif à l’aération des logements.

[download link= »https://www.mydatec.com/reglementation/titrev-rt2012-vmc-thermodynamique/ »]Outil « Choix machine »[/download]

[download link= »https://www.mydatec.com/reglementation/la-reglementation-de-ventilation/ »]Arrêté de mars 1982[/download]

5 modèles de machine sont à votre disposition selon vos besoins :

Débit d’air à extraire  smart-v-plus-vignette  smart-v-vignette  smartH-vignette
200 m3/h < Débit < 300 m3/h SMART+ 200V
SMART 200V
SMART 200H
300 m3/h < Débit Disponible en 2017
SMART 300V
SMART 300H

PUISSANCE CALORIFIQUE DISPONIBLE



smart-v-plus-vignette  smart-v-vignette smartH-vignette  Puissance calorifique
[W]
 Débit renouvellement
d’air [m3/h]
SMART+ 200V SMART 200V
SMART 200H
1900
200
Disponible en 2017 SMART 300V
SMART 300H
3100
 300

Par ailleurs, le système MyDATEC assurant la fonction de ventilation, il est important de prendre en compte le bon débit de renouvellement d’air qui permet d’apporter cette puissance calorifique.

Ces données nous permettent de définir les courbes de puissance en fonction de la température de l’air extérieur.



economie-energie-1

La puissance nécessaire à apporter doit être déterminée en fonction des caractéristiques de votre bâti mais aussi en fonction du débit de renouvellement d’air de MyDATEC. La puissance fournie par le système MyDATEC est constante peu importe la température extérieure.
On peut ainsi visualiser la nécessité d’apporter une réserve de puissance au système MyDATEC. Vous pouvez noter que plus les déperditions de votre logement seront faibles et plus la réserve de puissance sera faible. On peut citer les réserves de puissance suivantes.

Poêle à granulés poele-granules-vignette
Puits canadien hydraulique puit-canadien-vignette
Bypass automatique bypass-vignette
Préchauffage de l’air neuf prechauffage-air-neuf-vignette
Bouche chauffante bouche-chauffante-vignette

PUISSANCE FRIGORIFIQUE DISPONIBLE

Le système MyDATEC est également réversible, ce qui permet d’apporter une puissance frigorifique suivant le tableau ci-dessous.
Comme en mode chauffage, il est important de prendre en compte le bon débit de renouvellement d’air qui permet d’apporter cette puissance frigorifique.

smart-v-plus-vignette  smart-v-vignette smartH-vignette  Puissance calorifique
[W]
 Débit renouvellement
d’air [m3/h]
SMART+ 200V SMART 200V
SMART 200H
1800
200
Disponible en 2017 SMART 300V
SMART 300H
2700
 300

CONSOMMATION

Le système MyDATEC est modélisable en RT2012 via notre titre V. Des tutoriels et des outils d’aide à l’application sont disponibles sur notre site internet ICI



DONNEES TECHNIQUES VENTILATION

Modèle de machine   Puissance d’un ventilateur en mode ventilation [W]
SMART 200H ou SMART+ 200V 11
SMART 300H 16,5
SMART 200V 9
SMART 300 V 13,5

DONNEES TECHNIQUES CHAUFFAGE

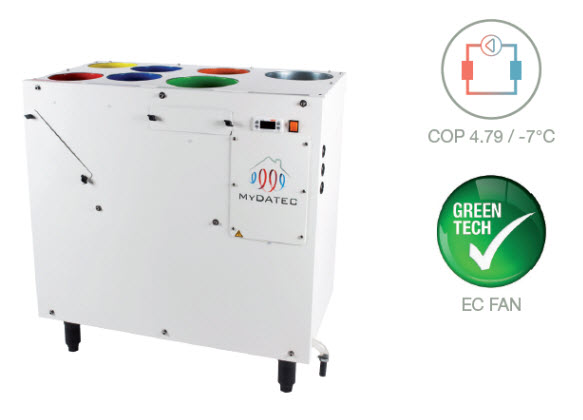

En mode chauffage, le système MyDATEC a la particularité unique d’augmenter sa performance lorsque la température extérieure diminue. Cela se traduit par un meilleur COP lorsqu’il fait -7°C à l’extérieur.
Par exemple, vous trouverez ci-dessous l’évolution du COP en fonction de la température extérieure pour la machine SMART 200V.

ECONOMIE-ENERGIE

Température extérieure [°C] -7 2 7
Puissance fournie [kW] 1830
1950
1900
Puissance absorbée [kW] 383
480
520
COP 4,79
4,04
3,67

Figure 2 : Tests mesurées au CETIAT sur SMART 200V conformément aux normes EN13141-7 et EN14511-3



Toutes les données sont disponibles sur les différentes fiches produits.

smart-v-plus-vignette  smart-v-vignette smartH-vignette
SMART+ 200V SMART 200V
SMART 200H
Disponible en 2017 SMART 300V
SMART 300H
