Performance techniques ElisAIR

Données techniques générales

CARACTERISTIQUES

VALEURS
Dimensions H * L * P 1274 * 959 * 620 (mm)
Poids de la machine 70 Kg
Structure Polypropylène – Noir
Echangeur statique Echangeur à contre-courant à haut rendement (91% mesuré dans ElisairV à 100m3/h à +7°C Ext/+20°C Int)
Filtration G4 / F7 (F9 en option)
Ventilateurs EC Pilotage à Débit constant
Fluide Frigorigène R410A
Masse Fluide Frigorigène 1000g
Technologie Compresseur Inverter
Alimentation électrique 230 V – 50 Hz
Classe de protection IP31
Protection conseillée 16 A – Courbe D
Raccordement aérauliques Insufflation, Extraction et recirculation Ø160mm
Raccordement aérauliques Air Rejeté et Air Neuf entrant Ø200mm
Evacuation Condensats Orifice mâle sortant du bac d’évacuation des condensats PVC – Ø21mm

Rendement Thermique – Echangeur Statique

Rendement de l’échangeur statique à contre courrant mesuré selon la norme EN13141-7 :2021 à une température extérieure de +7°C et une température intérieure de +20°C.

Ainsi, la récupération passive d’énergie sur l’air extrait en mode ventilation par L’ElisAIR V est supérieure à 85% et peut atteindre 91%.

Courbes Débit / Pression

Les valeurs de consommation spécifique électriques sont calculées conformément à la EN 13141-7 :2021, et s’appliquent aux modèles standards d’ElisAIR V équipés d’un filtre G4 sur Extraction ainsi que d’un filtre G4 et d’un filtre F7 sur insufflation.

Ces valeurs sont testées et données pour les 2 ventilateurs (extraction et insufflation), et intègrent les pertes de charge générées par le système ainsi que la consommation électrique des organes de régulation (écran tactile, automate et volets motorisés).

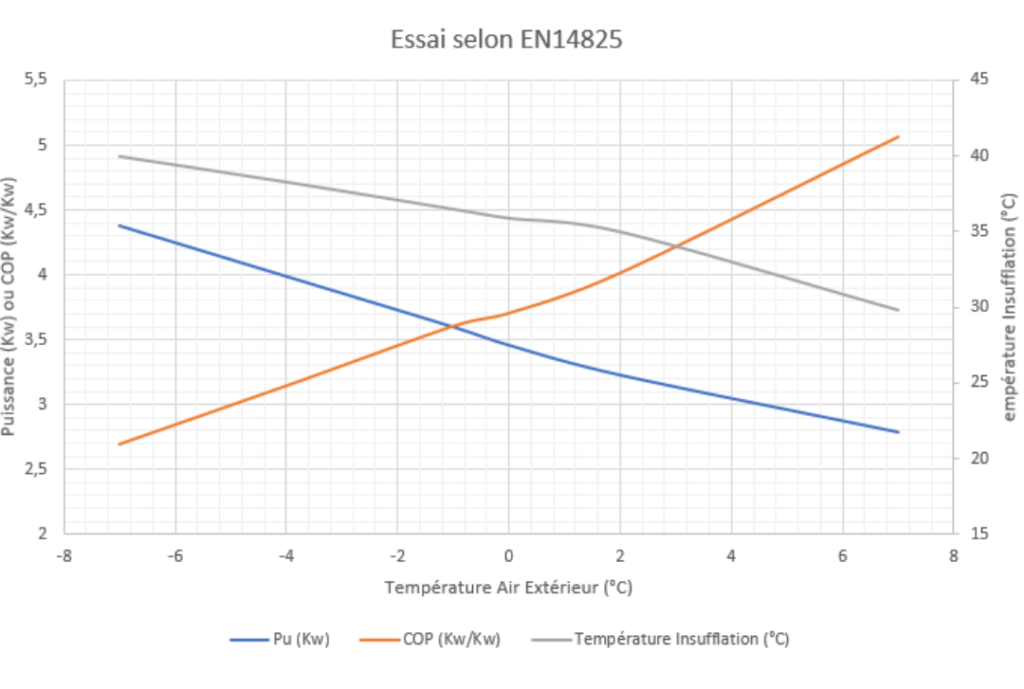

Puissance calorifique et COP

Essais selon la norme EN14825 montrant l’évolution de la puissance, du COP et de la température d’insufflation en sortie de L’ElisAIR, en faisant varier la fréquence du compresseur par rapport aux besoins réels de chauffage, c’est-à-dire versus l’évolution de la température extérieure.

Ces valeurs ont été obtenues pour un débit de 400m3/h d’air insufflé, dont 150m3/h d’air recyclé.

Caractérisation Inverter

Pu (kW) COP (kW/kW)
Chauffage +7°C Extérieur +20°C Intérieur Pu Max

Pu Min

 4,18

2,79

 3,45

5,06
Chauffage +2°C Extérieur +20°C Intérieur Pu Max

Pu Min

 5,06

2,58

 4,34

5,37
Rafraichissement +35°C Extérieur +27°C Intérieur Pu Max

Pu Min

 3,76

2,04

 2,24

3,94

Pu Max: Obtenue à la fréquence maximale du compresseur inverter

Pu Min: OObtenue à la fréquence minimale du compresseur inverter
