Avantages

  • Interface tactile
  • Capteur de température
  • Capteur d’humidité
  • Capteur de Composés Organiques Volatiles (COV)

Principe

Le système MyDATEC est piloté par un écran tactile qui regroupe l’ensemble des fonctions disponibles avec une interface très intuitive.
L’utilisateur du système aura donc la capacité de faire les réglages de la température de confort souhaitée, de réaliser sa programmation hebdomadaire via une interface ultra simple. L’ensemble des
informations des températures de fonctionnement de votre double flux thermodynamique sont disponibles. Nous avons regroupé sur ces pages, l’ensemble des informations pour la gestion de votre qualité
d’air intérieur, les informations concernant la consommation électrique de votre système réparti dans les différents modes de fonctionnement (Ventilation / Freecooling / Chauffage / Rafraîchissement), ainsi que la gestion de la fonction remplacement de filtre.

Un menu installateur permet également de faire le réglage précis de la régulation sans avoir à intervenir sur l’interface du régulateur interne du système.

En cas de problème, l’interface tactile transmet à l’utilisateur une information sur l’origine de la panne permettant avec le support du constructeur et de votre installateur un règlement rapide du
dysfonctionnement.

Fonctions

AFFICHAGE
On / off
pilotage-tactile-9 Chauffage / Rafraîchissement
pilotage-tactile-10 Eco / Boost
pilotage-tactile-11 Activation / Désactivation grande
vitesse d‘extraction temporisée
pilotage-tactile-4 Réglage température confort
Réglage  qualité air intérieur
pilotage-tactile-7 Programmation hebdomadaire
 pilotage-tactile-5 Gestion encrassement filtres
Consommations
Informations systèmes
Étalonnage des sondes
   Réglages installateurs
(sous mot de passe)

Domaine d’application

  • Habitat (neuf ou rénovation)
  • Tertiaire
  • Remplacement d‘anciens systèmes



Domaine d‘application

Marchés Nombre de points de régulations
Ecran tactile Capteur de qualité d’air (*1) Change over (*2)
Remplacement 1 1 0 Non
Habitat 2 1 1(T+%) Non
Habitat (COV) 2 1 2(T+%+COV) Non
Tertiaire automatique 2 1 1(T+%+COV) Oui
Tertiaire 2 1 2(T+%+COV) Non

(*1) Les capteurs de qualité d’air MyDATEC sont disponibles en deux versions :
Base : T+%, Capteur de température + Capteur d’humidité
COV : T+%+COV, Capteur de température + Capteur d’humidité + Capteur de COV

(*2) Change Over :
C’est une interface spécifique, pour le marché tertiaire permettant le passage automatique du mode de chauffage au mode de rafraîchissement et vice-versa. L’exploitant n’a besoin que de renseigner une température de consigne de chauffage et une température de consigne de raffraichissement et le système, en fonction de la température ambiante, change automatiquement son mode de fonctionnement.

Dans les versions Tertiaires :
L’écran tactile peut être dans un endroit déporté et non accessible des utilisateurs (par exemple placard ou salle de gestion) car le capteur de température n’est pas utilisé dans ces configurations. Cela permet, dans le cas d’une salle d’enseignement par exemple que la commande de régulation ne soit pas accessible des personnes qui exploitent le lieu.



Description

pilotage-tactile-1 • Dimensions : L 60 mm / H 70 mm / P 23 mm
• Finition Couvercle Inox Brossé
• Alimentation : 5 VDC depuis centrale MyDATEC
• Communication : MODBUS RS485
• Raccordement : 4 fils (2xAlim. + 2xModbus)
• S’intégre parfaitement dans votre
environnement, avec une pose encastrée ou en
saillie
pilotage-tactile-2 • Dimensions : L85 mm / H85 mm / P20 mm
• Cadre polypropyène couleur crème
• Ecran couleur 320 x 240 pixels
• Dalle tactile résistive
• Alimentation : 12V VDC depuis centrale
MyDATEC
• Communication : Modbus RS485
• Raccordement : 4 fils (2xAlim. + 2xModbus)
• S’intégre parfaitement dans votre
environnement

Sécurité système

• Protection Haute Pression
• Protection Basse Pression (fuite)
• Température maximum de soufflage
• Température Air Extrait trop faible
• Défaut de démarrage compresseur
• Défaut de sonde température

Caractéristiques techniques

La maîtrise de votre confort & de votre qualite d’air intérieur

Le système MyDATEC permettant un apport calorifique (mode Hiver – Chauffage) et frigorifique (Eté – Rafraîchissement), le système est piloté par une ou deux sondes de température intérieure permettant une gestion sur une zone unique ou bien sur deux zones (Zone Jour + Zone Nuit).
En plus de cette gestion de confort en température, le capteur de qualité d’air MyDATEC possède un capteur d’humidité et un capteur de Composé Organique Volatile (COV), suivant la configuration choisie. Ces informations sur votre qualité d’air intérieur permettent d’assurer une régulation de vos débits de renouvellement d’air afin de pouvoir entretenir une bonne qualité de votre air intérieur par intermédiaire d’un renouvellement d’air neuf plus ou moins important dans votre logement.

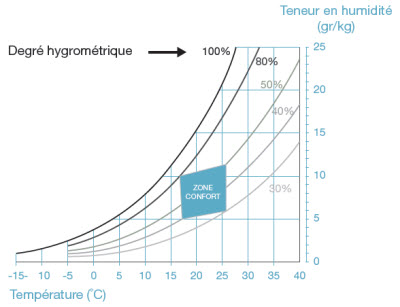

Zone de confort via la Température et la Teneur en humidité



pilotage tactile VMC pilotage tactile VMC
Évolution des niveaux de COV et CO2 dans une salle de réunionLes COV ont un impact direct sur la santé.
Plusieurs normes de qualté d’air (Cf OQAI : Observatoire de la Qualité de l’air Intérieur) ont par le passé pointé du doigt la pollution de l’air intérieur par les COV provenant des
colles d’ameublement, des produits de nettoyage, etc.
Aussi, les recherches de MyDATEC ont permis de mettre en corrélation qu’une pollution aux CO2 (présence humaine) était liée avec une pollution aux COV, le capteur COV étant plus réactif
que le capteur de CO2. En effet, la présence humaine amène obligatoirement dans l’air une pollution aux COV liée à la présence des alcools contenus dans les produits cosmétiques et
les parfums.
